日本最新一区二区三区视频观看,麻豆国产一区二区三区四区,国产专区精品视频,免费看av成人

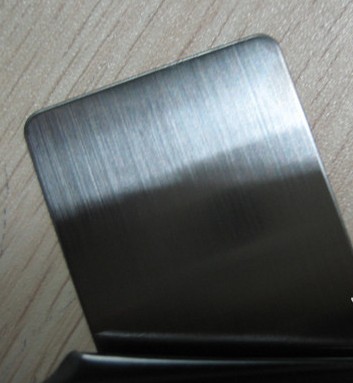

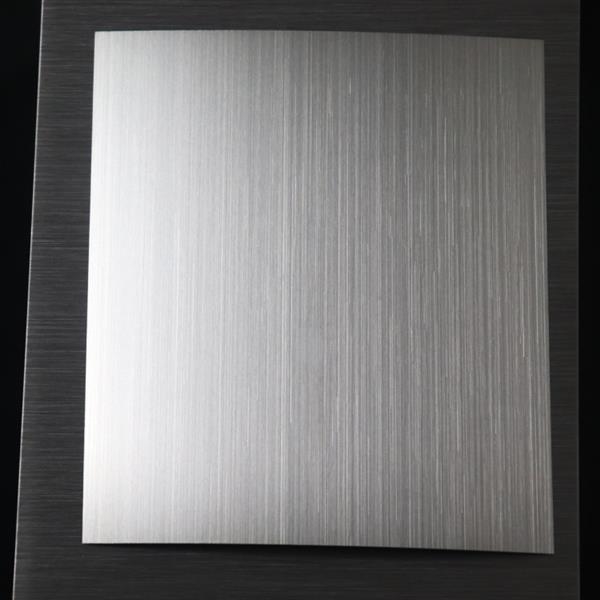

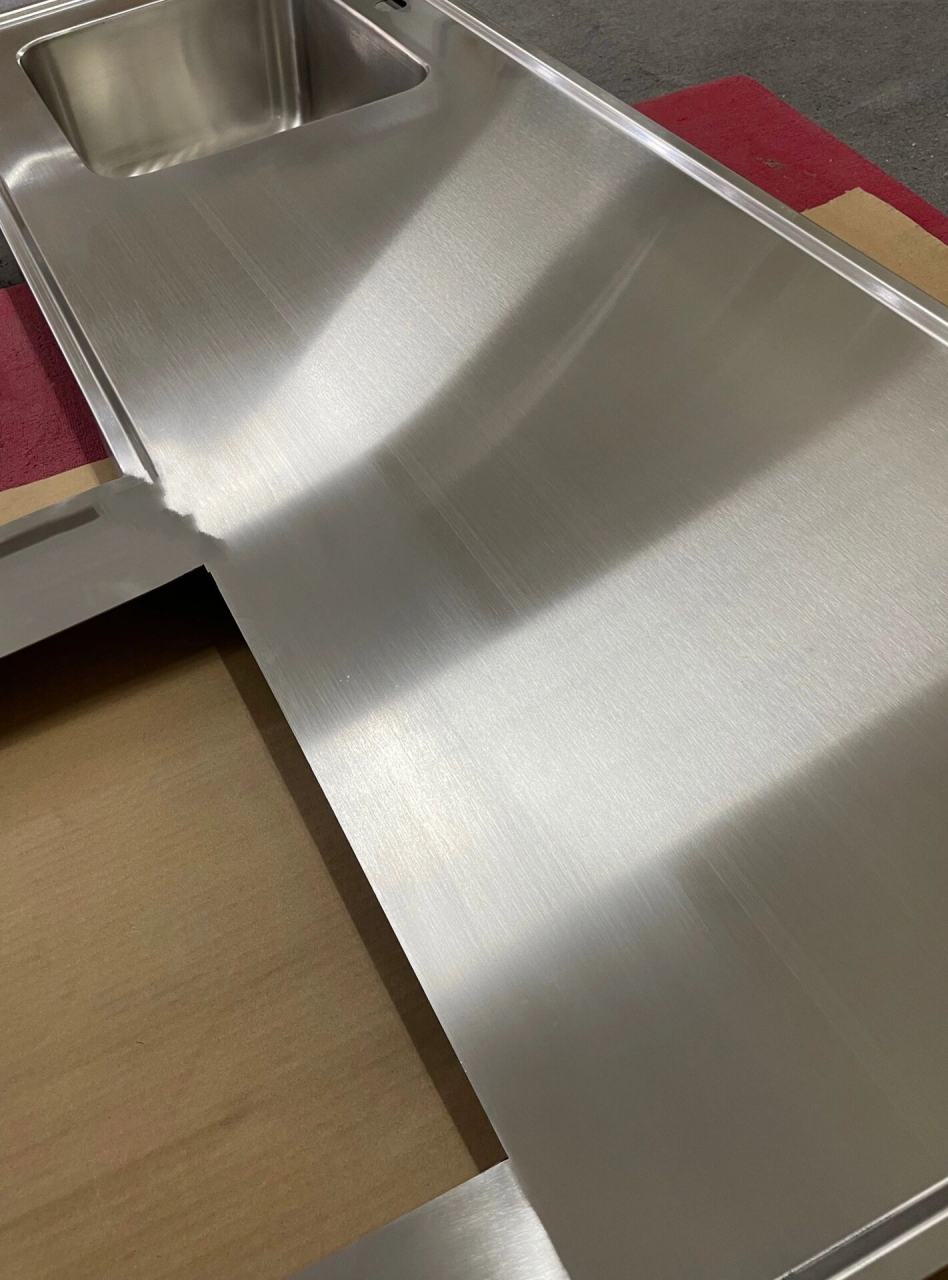

走進酒店、商場、寫字樓，拉絲不銹鋼管無處不在，高級灰的啞光質感讓人一眼心動。但很多人不知道：拉絲處理過的 304、316 不銹鋼，服役不到半年就可能出現銹斑、點蝕，甚至被客戶投訴“貨不對板”。為什么原本“不銹”的不銹鋼，一拉絲就“掉鏈子”？

1. 鈍化膜被物理撕裂
   不銹鋼的耐腐蝕核心，是靠表面 2~3 nm 的 Cr?O? 鈍化膜。拉絲輪以 80~400# 砂帶高速摩擦，等于把這層納米級“金鐘罩”直接刮掉，裸露出活潑的新鮮金屬。

2. 馬氏體相變
   304、316 屬于奧氏體不銹鋼，但在拉應力作用下，表層會發生“形變誘導馬氏體相變”。馬氏體電位比奧氏體低，成了腐蝕原電池的陽極，優先被腐蝕。研究表明：拉絲后表層馬氏體含量可飆升至 30% 以上，腐蝕速率提高 5~10 倍。

3. 粗糙度↑，氯離子“溫床”誕生
   表面 Ra 從 0.1 μm 拉到 0.4 μm 以上，微觀溝壑大幅增加。Cl? 容易在溝槽里富集，形成“閉塞電池”，pH 驟降，點蝕一觸即發。實驗數據：在 3.5% NaCl 溶液中，拉絲樣的點蝕電位下降約 200 mV。

4. 殘余應力“雪上加霜”
   拉絲過程在表層留下 200~400 MPa 的拉應力。應力越大，鈍化膜自我修復越慢，Cl? 越能乘虛而入。應力腐蝕開裂（SCC）風險隨之上升。

行業誤區大揭秘
誤區1：316 拉絲就能“一勞永逸”
真相：Mo 雖能抑制點蝕，但無法修復被破壞的鈍化膜，拉絲后依舊要打補丁。
誤區2：“拉絲+打蠟”等于防腐
真相：蠟層只能隔絕 24 h 內的水漬，鹽霧環境下 72 h 內即失效。
誤區3：Ra 越低越耐腐蝕
真相：Ra<0 .05 μm 的鏡面反而易留指紋、劃傷，實際應用中 0.2~0.3 μm 電解啞光更均衡。五、實戰解決方案

1. 拉絲后必須“再鈍化”
   ? 25% HNO? + 2.5% Na?Cr?O?，50 ℃ × 30 min，可恢復 Cr?O? 膜厚度至 2 nm 以上。
   ? 無鉻環保方案：檸檬酸+雙氧水體系，鈍化膜 Cr/Fe 原子比≥1.5，鹽霧性能接近傳統工藝。

2. 電解拋光——把“溝壑”變“平原”
   Ra 從 0.4 μm 降至 0.1 μm，同時去除 5~10 μm 形變馬氏體層，點蝕電位回升 150 mV 以上。

3. 表面封閉——給金屬穿“雨衣”
   ? 納米 SiO? 溶膠-凝膠涂層：厚度 1 μm，中性鹽霧 1000 h 無銹。
   ? 氟碳漆：戶外 5 年保光保色，適用于幕墻、欄桿。

4. 設計避坑指南
   ? 沿海高鹽霧區域：室外盡量用 2205 雙相鋼或 316L+電解拋光。
   ? 室內干濕交替環境：304 拉絲后必須做再鈍化處理，Ra 控制在 0.25 μm 以內。
   ? 避免與碳鋼支架直接接觸，防止電偶腐蝕。
